日本横河WT5000 高精度功率分析仪WT5000
  • 产品名称:日本横河WT5000 高精度功率分析仪WT5000
  • 产品型号:WT5000
  • 产品价格:8177
  • 所属类别:横河功率分析仪
  • 发布时间:2021-09-07
  • 产品产地:日本
  • 已获点击:299
  • WT5000品名:高精度功率分析仪
  • WT5000性能:计量合格
  • WT5000品相:9成新
  • WT5000净重:16kg
  • WT5000替代:WT1800E,WT3000E
详细说明

YOKOGAWA日本横河WT5000 高精度功率分析仪WT5000

YOKOGAWA日本横河WT5000 高精度功率分析仪WT5000



回收WT300/E,出售WT300/E,出租WT300/E,置换功率分析仪,

回收WT500,出售WT500,出租WT500,置换功率分析仪,
回收WT1600,出售WT1600,出租WT1600,置换功率分析仪,

回收WT1800/E,出售WT1800/E,出租WT1800/E,置换功率分析仪,

回收WT3000/E,出售WT3000/E,出租WT3000/E,置换功率分析仪,

回收WT5000,出售WT5000,出租WT5000,置换功率分析仪,



横河YOKOGAWA功率分析仪回收及出售:

WT200,WT210,WT230,WT1600,高x1ng能功率分析仪 WT1800系列,

数字功率计 WT300系列,WT300,WT310,WT330,高j1ng度功率分析仪 WT3000,

数字功率计 WT300E系列,WT300E,WT310E,WT330E,功率分析仪

WT500,功率分析仪WT3000E,高x1ng能功率分析仪 WT1800E系列,

高j1ng度功率分析仪 WT5000,

示波功率仪 PX8000,电能质量分析仪 CW500,


日置HIOKI功率分析仪回收及出售

DC钳形功率计3164,钳式功率计3165,钳式功率计3166,AC/DC钳式功率计3167,钳形功率计3169,

功率计3186,AC/DC功率计3187,AC/DC功率计3188,AC/DC功率计3189,AC/DC功率计3192,

AC/DC功率计3193,功率计3194,AC/DC功率计3195,电能质量分析仪3196,电能质量分析仪3197,

钳式功率计3286,钳式功率计3286-20,三相功率计3331,单相功率计3332,功率计3390,

谐波分析/闪变测量单元9605,PW3335-03/-04,3390,3169-20,PW3335-03/-04,

PW3360-30,3333,3334-PW3335系列,PW3336系列,PW3337系列,

3193-10,PW3337系列,3193-10,PW3198,PQ3100,3286-20,

CM3286/CM3286-01,PW3390,



                                       日本横河WT5000高j1ng度功率分析仪



WT5000具有的j1ng确度和模块化的构架,让工程师们能够兼顾j1ng度与灵活性进行创新,并充满自信地将概念快速转化为产品,走向市场。



  • 可靠性 – WT5000能够保证±0.03%以内的j1ng确度、高达500次的谐波比较、用户自定义运 算、可信赖的多通道测量。

  • 通用性 – WT5000有7个插槽,用户可更换功 率单元,还提供多样化选择,便于用户根据应用和需求变化扩展和更改配置。此外,还可同时测量4台电机的速度和扭矩。

  • 简易性 – 全触屏体验,辅以硬件按键及功能强 大的远程测量软件,连接、配置和测量功率变得空前简单。



undefined




 日本横河WT5000高j1ng度功率分析仪 产品功能



满足当前,备战未来



  • 确bao基本j1ng度为 *0.03%

  • 10MS/s, 1MHz 功率带宽, 由Yokogawa isoPRO?光纤隔离技术支持的18位A/D分辨率

  • 一台仪器可同时分析7相功率,实时产生超过1000个功率参数

  • 创新的对称同轴分流设计确保j1ng确的电流测量
    *基本功率j1ng度



j1ng准、灵活、自信,不断创新



  • 具有7个插槽,用户可更换功率单元

  • 多台同步可实现大型多相系统测量

  • 可同时测量4台电机的转速和扭矩**

  • 通过可配置的高j1滤波隔离和测量谐波损耗,同时进行宽带和谐波功率分析


**可配置为辅助输入

WT5000插图2  WT5000插图3


轻松实现j1ng准测量



  • 10.1英寸静电电容式触摸屏

  • 菜单设计直观、简易

  • 模块化互连设计将安quan放在



undefined


 日本横河WT5000高j1ng度功率分析仪? 产品功能



j1ng确度



WT5000作为世界上j1ng度高的j1ng度功率分析仪,确保基本j1ng度为±0.03%,且在选定电压和电流量程的1%~130%范围都能够保证j1ng度。 WT5000小化了低功率因数的影响(视在功率的0.02%),也能j1ng确测量较大的相移与频率。

  • 交流功率j1ng度:读数的0.01%+量程的0.02%

  • 直流功率j1ng度:读数的0.02%+量程的0.05%

  • 10 MS/s 18 bit ADC

undefined

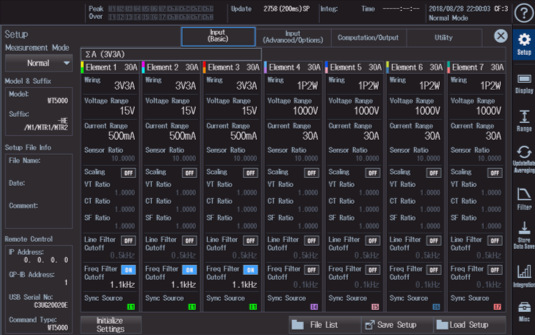

多通道测量



测量支持多达7个不同的功率相,采样速率达到10MS/s(18bit)。 10.1英寸的WXGA显示器具有高分辨率,允许多达7组的分屏波形显示,能显示多至12页测量参数,是效率测试的理想之选,适用于变频器驱动的电机、可再生能源技术以及诸如泵、风扇和电动车辆之类的牵引测量。测量数据还会即时以矢量格式或趋势图显示。


undefined    undefined

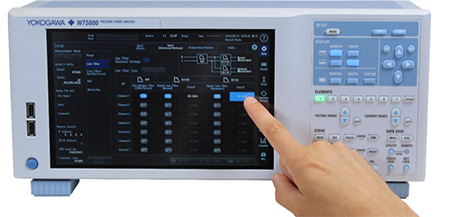

直观的操作



WT5000支持独l1的触屏和硬件按键操作,流畅直观的体验让连接、配置和测量比以往更简单。 10.1英寸的WXGA触屏即使在电机和变频器等高噪音环境中依然保持you秀的抗干扰能力。


undefined

undefined       undefined

高j1滤波



除了低通频率滤波器和线路滤波器, WT5000还具备高j1滤波功能,提供*的控制来j1ng确分析复杂的波形。

  • 同步源滤波器:与过零点同步方式不同,用户可以选择同步源信号的任意点。

  • 增强的频率滤波器:允许用户同时测量基波和开关频率,而不会影响其他参数。

  • 数字并行滤波器:一个高频抗混叠滤波器和两个独l1的线路滤波器协力确保正常测量和谐波测量的j1ng确度,并且不会导致宽带和谐波测量混叠。用户能够xian制谐波次数,消除低带宽测量的衰减。



undefined

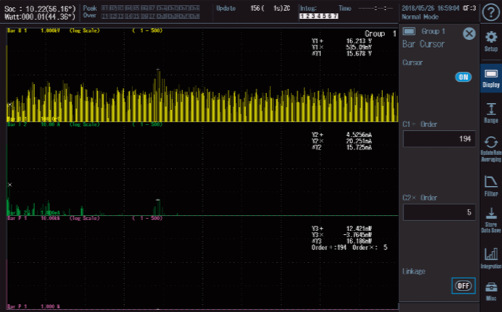

先进的谐波分析



评估和对比变频器、电机或功率调节器高达500次的输入输出谐波。 WT5000让用户不仅能同时测量谐波和功率,还能对比来自两个不同输入源的谐波。



由于采用了具备数字并行通路技术的抗混叠功能和线路滤波器,可以同时对宽频成分和窄频成分进行功率分析,所以大程度地降低了噪音和混叠的影响。



undefined    undefined


用户自定义的触发和运算





根据应用需求定义和使用事件触发及自定义运算。事件触发功能允许用户设置限值,捕获特定功率、电流或其他参数限值内或限值外的读数。用户还可以定义和使用多达20条不同的表达式,进行自定义运算。满足触发条件的数据可被存储、打印或另存到USB存储设备。


undefined


用户自定义功能



 日本横河WT5000高j1ng度功率分析仪 主要技术参数



型号

WT5000

通道数

7个(单元cha入式)

电压直接输入量程:

15/30/60/100/150/300/600/1000V

电流直接输入量程:

0.5/1/2/5/10/20/30A或5m/10m/20m/
50m/100m/200m/500m/1/2A电流传感器

输入量程:

50m/100m/200m/500m/1/2/5/10V

频率带宽:

DC、0.1Hz ~ 10MHz

采样速率

10MS/s (18bit)

电压/电流

读数的0.01% +量程的0.03%

功率

读数的0.02% +量程的0.04%

数据更新周期:

从50ms、100ms、250ms、500ms、1s、2s、10s、20s中选择

功率因数的影响:

S(视在功率)的0.03%当cosφ=0时

A/D转换器:

电压和电流同时转换,16-bit分辨率 转换速度约5μs。

显示器:

10.1英寸彩色WXGA触摸显示器

通讯接口

GPIB,LAN以太网、USB端口(选件) RGB输出

电源

100~120VAC,220~240VAC,MAX:560VA

外部尺寸:

约426(W)×177(H)×459(D)mm(凸出部分除外)

重量

约15kg(含主机、4输入单元和选件)



 日本横河WT5000高j1ng度功率分析仪  信息



标配附件


WT5000:电源线、橡胶垫脚、B8216JA保护盖7套、操作手册、扩展功能操作手册、通讯接口操作手册、D/A输出接头(仅与/DA20一起提供)
760901/760902:安quan转接头B9317WB/B9317WC(根据输入单元数量提供,一套含两个转接头)、安quan转接头A1650JZ/A1651JZ(根据30A输入单元数量提供,一套含两个转接头(红黑))、安quan转接头B8213YA/B8213YB(根据5A输入单元数量提供,一套含两个转接头(红黑))
